Robotik KodlamaArduino ÖrnekleriRGB Led Kullanımı

Red, Green ve Blue kelimelerinin baş harfleri RGB olarak kısaltılmıştır. RGB led ; içerisindeki her bir led için 0-255 arasında PWM sinyali ile renk ayarı yapılabilir. Bu nedenle RGB led arduino bağlantısı yapılırken arduinodaki ~ işareti ile gösterilen PWM özellikli dijital pinler tercih edilmelidir. Bu sayede 3 farklı pinden ledlere farklı pwm değerleri göndererek RGB led ile farklı renkler elde etmek mümkün olacaktır.



Malzeme Listesi

• Arduino Uno
•  Breadboard
•  3 adet 330Ω Direnç
•  1 adet RGB LED
• Jumper Kablolar

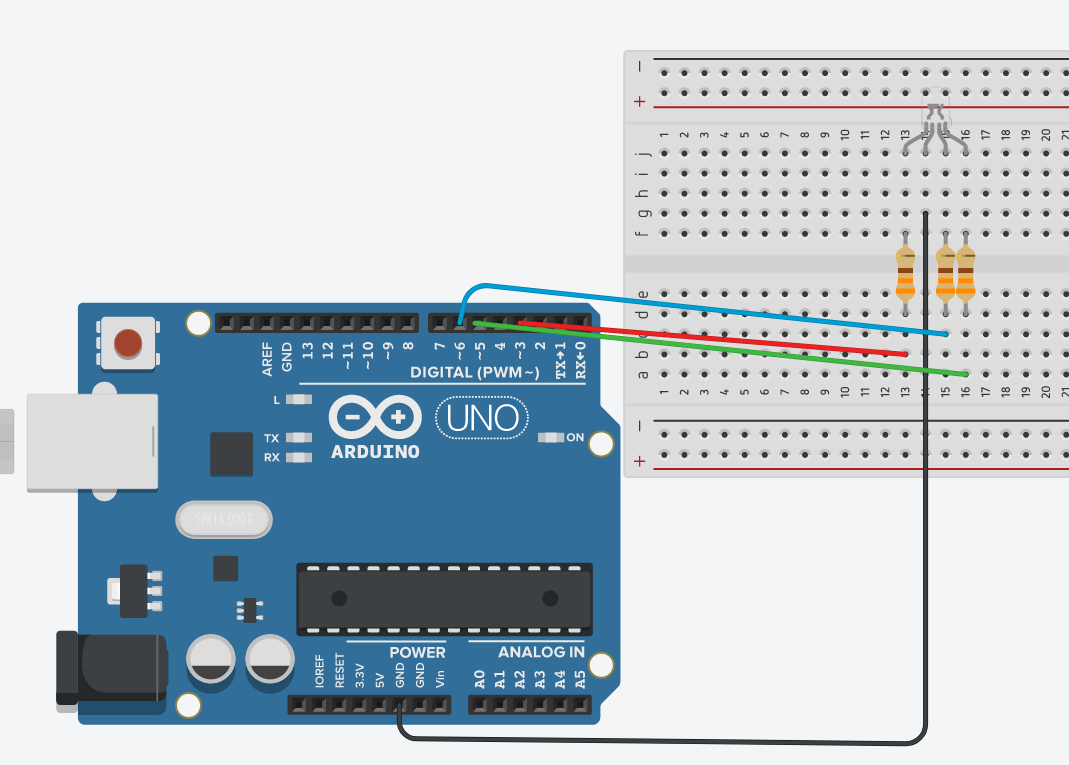

Bağlantı Şeması : Ortak katot olan RGB led bağlantı şemasını aşağıdaki gibidir.



int kirmizi=3;
int yesil=5;
int mavi=6;
void setup()
{
  pinMode(kirmizi, OUTPUT);
  pinMode(yesil, OUTPUT);
  pinMode(mavi, OUTPUT);
}

void loop()
{
 analogWrite(kirmizi,255);
  analogWrite(mavi,255);
  analogWrite(yesil,0);
  delay(500);
}
