 EKRAN KARTI

Bilgisayar ekranındaki bütün yazı ve grafiğin oluşturulmasında işlemci ile ekran arasında görev yapan dönüştürücülerdir. Bilgisayarlarda görüntü kalitesi hem ekran kartına hem de monitöre bağlıdır. Ekran kartının kalitesini ise fiziksel yapısı, kullandığı veriyolu ve ara yüz çeşidi (CGA, VGA, SVGA) belirmektedir. Ekran kartı bilgisayar sisteminin 4 bileşenini kullanır.

Anakart: Ekran kartına veri için bağlantı ve enerji sağlar.

Mikroişlemci: Her bir pikselle ne yapacağı kararını verir.

Bellek: Ekran kartına gönderilecek bilgileri geçici olarak tutar.

Monitör: Ekran kartında gelen bilgileri görüntüler.

Ekran Kartının Yapısı ve Çalışması

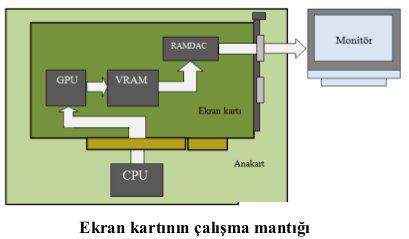

Görüntünün oluşturulmasında ve monitöre aktarılmasında etkin rol alan temel bileşenler şunlardır:

VGA BIOS: Ekran kartının çalışmasını sağlayan komutlar içermektedir. Yani ekran kartının ne zaman ne iş yapacağını bu bileşen belirlemektedir.

Grafik İşlemci (GPU): Ekran kartının beyni gibidir. Görüntü hesaplamalarını ve görüntü işlemlerini mikroişlemciye (CPU) yansıtmadan ekran kartında gerçekleştiren bir yongadır.

Video RAM: Grafik işlemci görüntüyü oluştururken hafıza olarak ekran kartı üzerindeki hafızayı kullanmaktadır. Bu da ana belleğin sadece CPU tarafından kullanılarak performansın artmasına sebep olmaktadır.

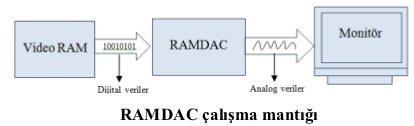

RAMDAC (dijital-analog çevirici): Ekran kartının görüntü belleğindeki dijital (sayısal) verileri monitörde görüntülenecek analog sinyallere dönüştürerek ekran kartının monitör çıkışına gönderir. RAMDAC'in verileri dönüştürme ve aktarma hızı, ekran tazelenme hızını belirler. Bu hız Hz cinsinden ölçülür. Örneğin monitörün ekran tazeleme hızı 70 Hz olarak ayarlanmışsa görüntü saniyede 70 defa yenilenir.

LCD ekranlar dijital sinyalleri görüntülediklerinden ekran kartının görüntü belleğindeki görüntülenecek veriler RAMDAC'e gitmeden direkt ekran kartının DVI (digital visual interface) çıkışına aktarılır.

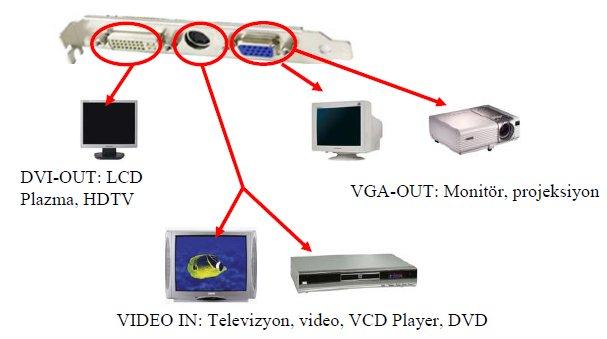

Ekran Kartı Çıkış Bağlantıları

VGA-OUT: CRT monitörlerin ve projeksiyon aygıtlarının bağlandığı ve bu aygıtlara görüntü aktarıldığı çıkış portudur.

DVI-OUT: Dijital cihazlara ve LCD ekranlara görüntü aktaran çıkış portudur.

VİDEO-IN/OUT: Televizyon, video, VCD player, DVD gibi aygıtlardan görüntü alan veya aktaran porttur.

TV-Out: Bazı ekran kartlarında, TV görüntülerini bilgisayar sisteminde görüntülemek için TV-Out bağlantıları da bulunmaktadır.

Çözünürlük

Görüntü üzerinde kontrol edilebilecek noktaya piksel denir.

Ekranda görünen piksel sayısına çözünürlük denir.

Çözünürlük 800x 600 ise yatayda 800, düşeyde 600 piksel olduğunu gösterir. Çözünürlük artarsa görüntü kalitesi de artar. Çözünürlük değeri ne olursa olsun nesneleri piksel değeri değişmez. Çözünürlük artırılırsa belleğe olan ihtiyaç artmaktadır.

Renk Derinliği

Renk derinliği bir pikselin alacağı renk miktarıdır. Renk derinliği artarsa her pikselin alabileceği renk sayısı da artar. Piksellerin renk çeşitliliğinin artması görüntünün gerçeğe yakın olmasını sağlar. Piksellerdeki renkler kırmızı, yeşil mavi (RGB) renklerinin karışımından oluşur.

Ekran Kartı Çeşitleri

Fiziksel yapısına göre ekran kartları onboard (tümleşik) ve haricî (genişleme yuvalarına takılan) ekran kartları olmak üzere ikiye ayrılır.

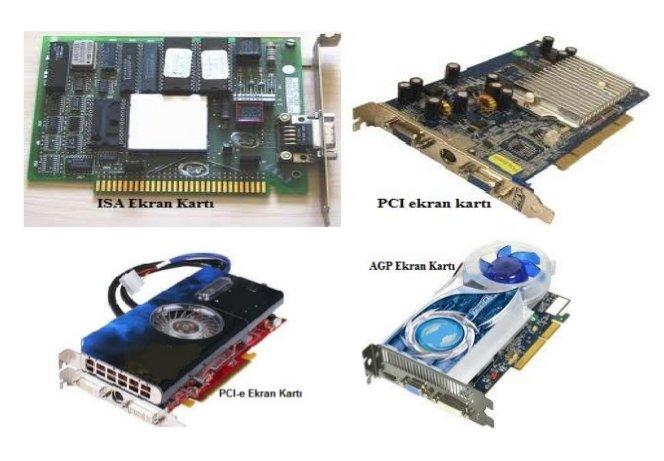

Veriyolu standardına göre ekran kartları; ISA, PCI, AGP, PCI-X ve PCI-e şeklinde gruplandırılabilir.

Ekran Kartı Seçimi

Ekran kartı seçerken bilgisayarınızı ne amaçla kullanacağınıza karar vermiş olmanız gerekir. Ofis ortamında kullanılacak bir bilgisayarın sahip olacağı ekran kartı ya da basit işlerde kullanılacak bir bilgisayarda kullanılacak bir ekran kartı çok yüksek bir performans sunmak zorunda değildir; bu tip ihtiyaçlar için ortalama bir model yeterli olacaktır. Ancak yeni nesil bilgisayar oyunlarını oynamak isteyen ya da tasarım, çizim ve animasyon yazılımları ile uğraşmayı düşünen bir kullanıcı, çok daha gelişmiş ve yüksek fiyat karşılığında satılan modellere yönelmelidir.

SES KARTI

Ses kartı, sayısal olarak tutulan ses bilgilerini analog ses sinyallerine ve aynı zamanda da analog ses sinyallerini sayısala dönüştürmektedir. Hoparlörden alınan ses, dijital bilginin analog sinyale dönüşmüş şeklidir. Mikrofondan bilgisayara kaydedilen seste, analog sinyalin dijital ses bilgisine dönüşmüş şeklidir.

Ses kartları günümüzde onboard (tümleşik) olarak gelmektedir. Haricen bir ses kartı takmak istiyorsak BIOS'tan onboard ses kartı devre dışı bırakılmalıdır.

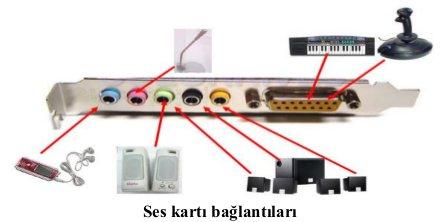

Ses kartının bağlantı portları

Line In (mavi): Teyp ya da CD player'deki sesleri bilgisayar ortamına aktarır.

Microphone In (pembe): Ses kartın mikrofon girişidir. Dış ortamdaki seslerin mikrofon bilgisayara gönderilmesini sağlar.

Line Out (yeşil): iki hoparlörün ya da kulaklığın kullanılmasını sağlayan çıkıştır. 3D ses sistemlerinde buraya front (ön) hoparlörler bağlanır.

Rear Out (turuncu): 3D ses rear (arka) hoparlörler buraya bağlanır.

Joystick/MIDI port: Joystick ve MIDI aygıtlarının bağlanmasını sağlar.

Ses Kartı Çeşitleri

Veriyolu standardına göre ses kartlar ISA, PCI ve PCI express olarak üçe ayrılır. Fiziki yapılarına göre ise anakartla tümleşik olanlar (onboard) ve anakarta sonradan takılabilenler olmak üzere ikiye ayrılır. Ayrıca ses kartlarında 3D teknoloji ürünleri de üretilmektedir.

• ISA
• PCI
• PCI-e

Ses Kartı Montajı

Ses kartları günümüzde genellikle anakart üzerinde tümleşik (onboard) şekilde gelmektedir.

Haricî bir ses kartı anakart üzerindeki PCI yuvasına takılabildiği gibi taşınabilir USB girişli bir ses kartı var ise doğrudan arabirimlerden biri olan USB portuna takılabilir.

Ethernet Kartı

Bilgisayarlar arasında veri transferini sağlamak için bilgisayarları fiziksel olarak bağlayan kartlara ethernet kartı denir.

Yerel ağın denilen yapılar oluşturulur.

Ethernet kartı = Ağ kartı = NIC (network ınterface card) = LAN kartı

Ethernet Kartının Yapısı ve Çalışması

Ethernet kartı bilgiyi paketler hâlinde yollar. Bunun iki türlü faydası vardır. Birincisi büyük bir dosya transferi yapan bir bilgisayar, ağın tamamını uzun bir süre meşgul durumda tutmamış olur. İkincisi ise büyük bir dosya paketlere ayrılmamış olsaydı, aktarım esnasında bir bozulma olursa bu dosyanın tamamının yeni baştan gönderilmesi manasına gelirdi. Oysa paketlere ayrılınca sadece bozuk olan parça tekrar gönderilir.

Ethernet veri paketinin yapısı sabittir. Her paket Şu dört bilgiyi içerir:

• Destination MAC adres: Alıcının MAC adresi
• Source MAC adres: Gönderenin MAC adresi
• Data: Gönderilecek veri
• CRC code: Hata kodu. Gönderilen verinin bozulup bozulmadığını kontrol eden koddur.

Her Ethernet kartında farklı olan ve 48 bit genişliğinde bir adres vardır. Bu adrese MAC adresi denir.

Bir bilgisayarı bir ağa veya bilgisayara bağlamak için TP (Twisted Pair-Çift Bükümlü) veya koaksiyel kablo kullanılır.

Günümüzde RJ-45 konnektörlü ethernet kartları kullanıldığı için buna bağlı olarak TP kablolar kullanılmaktadır.

Bu kabloların içinde 4 çift bükümlü kablo bulunmaktadır.

Farklı tip iki cihazlar birbirine bağlanırken düz, aynı tip cihazlar birbirine bağlanırken ise cross-çapraz kablo kullanılır.

Konnektör yapılarına göre ethernet kartları:

BNC konnektörlü ethernet kartları: Eski teknoloji olan BNC konnektörlü kartlar, koaksiyel kablo kullanan ethernet kartlarıdır. En fazla 10 Mbps veri iletimini sağlar.

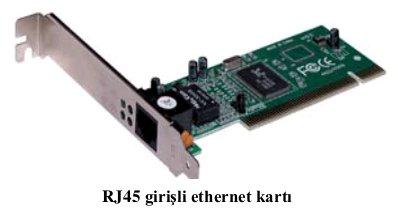

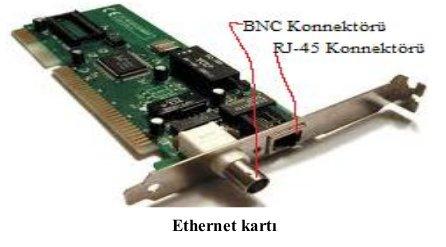

RJ-45 konnektörlü ethernet kartları: Bükülü kablo çifti kullanan ethernet kartlarıdır. EIA/TIA 568A ve EIA/TIA 568B olmak üzere iki standardı vardır. Çift bükümlü kablonun ucuna RJ-45 konnektörü takılır. 10, 100, 1000 Mbps hızlarında veri iletimini sağlar.

Diğer Donanım Kartları

TV/Capture Kartı

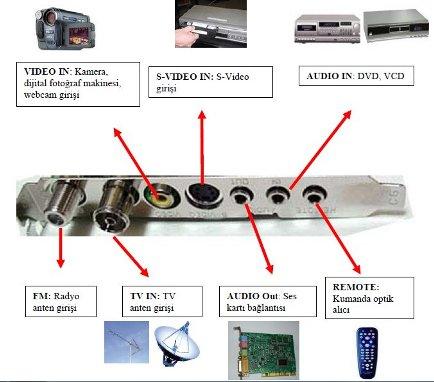

Televizyon yayınlarının bilgisayarda seyredilmesini sağlayan buna bağlı olarak video ve resim kaydedilmesine olanak sağlayan genişleme kartıdır. TV kartları standart bir donanım olmadığı için genelde tümleşik olarak gelmez, sonradan genişleme yuvalarına takılır. TV kartlarını dijital ve analog olmak üzere ikiye ayırabiliriz.

TV kartları üzerinde “tuner” denen ve anten üzerinden gelen çeşitli frekanslara sahip sinyallerden istenen sinyali alıp çıkarma görevini yapan bir bileşene sahiptir. Örneğin havada karasal yayın yapan onlarca kanalın frekansı var ve hepsinin frekansları farklı. Bu frekanslardan izlenmek istenen kanalın frekansının geçişine izin veren ve diğerlerini filtreleyen yapılara tuner denir. DSP (dijital işaret işleyici) yardımıyla elde edilen bu sinyaller işlenerek ses ve görüntüden oluşan televizyon sahneleri oluşturulur.

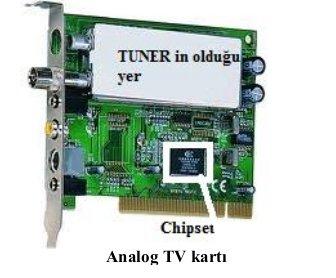

Analog TV kartı: Karasal TV yayınlarının bilgisayarda izlenmesini sağlayan TV kartıdır

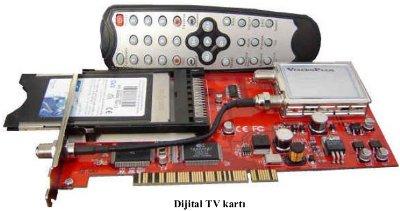

Dijital TV kartı: Dijital TV yayınlarının görüntülenmesini sağlar. Bunun için uydu anteni takılmalıdır.





Görüntü Standartları

NTSC: Kuzey Amerika ve Japonya'da kullanılan görüntü standardıdır. Her karede 525satır bulunur, saniyede 30 kare oynatır.

PAL: Avrupa'da ve ülkemizde kullanılan tv görüntü standardıdır. Saniyede 25 kare görüntüler. PAL görüntü standardında her bir kare 625 satır bulunur.

SECAM: Fransa'da ortaya çıkarılmıştır. En çok Fransa ve Rusya tarafından kullanılır. PAL görüntü sistemine benzer. Saniyede 25 kare görüntüler ve kareler 625 satırdan oluşur.

Capture kartı, dijital veya analog olarak kodlanmış bir videoyu, bilgisayara aktarmak amacıyla kullanılır. Günümüz TV kartları ve bazı grafik kartları (mesela ATI all in wonder), aynı zamanda capture etme özelliğine sahiptir. Birden fazla kartın işini yapan kartlara kombine kart denir. Fakat kombine kartların genellikle birkaç dezavantajı vardır.

• Giriş-çıkışları, ilave kartlar kadar zengin değildir.

• Kombine kartlar sesi genellikle ses sinyali, ses kartına bağlandığı için uzun filmlerde ses ve video, senkron olmayabilir.

• Kombine kartlarda genellikle yazılımsal kodlayıcı olduğundan yüksek çözünürlükte düşük performans verir.

• Kayıt işlevini kodlanmamış biçimde yaptıklarından video dosyalarının boyutu çok yüksek olur.




Capture kartı

Capture kartı analog ve dijital girişlere sahip olabilen ve video ve ses sinyallerini dijital ortama aktarmak için kullanılan kartlardır.

SCSI Kart

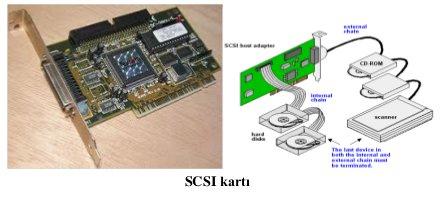

SCSI ( “skazi” diye okunur.), bilgisayarlar tarafından çevre birimlerini sisteme bağlamak için kullanılan bir paralel arabirim standardıdır. SCSI aygıtları sabit diskler, optik sürücüler, tarayıcılar veya teyp sürücüleri olabilir. Bir SCSI kartına bilgisayarın içindeki bir PCI yuvasına yerleştirilir.

SCSI kartı satın alınmak istendiğinde anakartın SCSI bileşenleri ile uyumlu olduğundan emin olunmalıdır.

SCSI teknolojisini IDE'ye tercih edilmesinin en büyük nedeni çok daha hızlı veri aktarabilmesidir. SCSI sürücüler sunucu kullanımında hem hız hem güç bakımından da tercih edilmektedir. Bunun nedeni SCSI kartının kendi işlemci çipinin bulunması ve SCSI sürücülerin 7/24 çalışmaya göre tasarlanmış olmasıdır.

Bir SCSI kartına büyük bir avantajı da kart başına 15 cihaza kadar bağlantı sağlayabilmesidir.

NOT: SCSI harddisklerde devir sayısı IDE harddisklerden daha fazladır.

Güvenlik Kartı

Güvenlik kartı, sisteminizi bilgisayar virüslerinin etkilerine, kaza sonucu dosyaların silinmesine ya da bozulmasına, elektrik kesintisinden oluşan yazılım bozulmalarına ve yetkisi olamayan kullanıcıların yapılandırma ayar değişiklerine karşı koruyan kartlardır.



Güvenlik kartları genel CMOS ve BIOS bilgilerinde kullanıcı tarafından yapılan değişiklikleri de geri getirebilir. Bütün sayılan bu işlemlerin yapılabilmesi için tek yapılması gereken bilgisayarın yeniden başlatılmasıdır.

Tüm yazılım ve donanımlarıyla hazır hâle getirilen bilgisayar sisteminize en son güvenlik kartı monte edilir. Yazılımı yüklendikten sonra devre dışı bırakabilmek için bir şifre belirlenir. Aktif edildikten sonra çalışma esnasında yapılan bütün değişiklikler, bilgisayar yeniden başlatıldıktan sonra eski hâline geri dönecektir.
